Z3050搖臂鉆床是機械加工行業常用設備，一臺50搖臂鉆床正常操作能用個十幾年甚至二十幾年都沒有問題，但是中間的機器磨損是必不可少的，機器一旦磨損，其加工精度或多或少會受到影響，下面我們就Z3050搖臂鉆床精度恢復方法做簡要介紹。

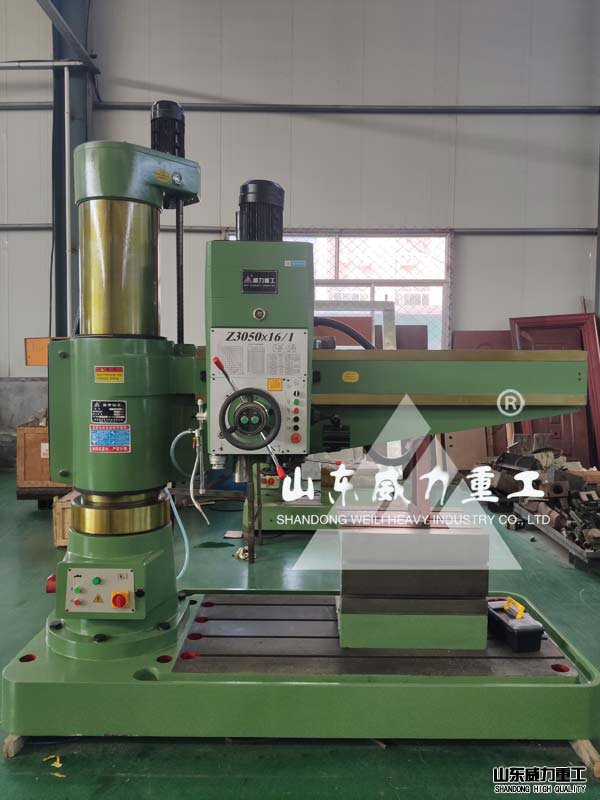

Z3050X16搖臂鉆床圖片
一、精度恢復部分：1、搖臂主
導軌、
主軸箱
導軌副、工作臺三個面采用人工鏟刮。2、更換或修復鑲條。3、精度按國家二級標準鏟刮。4、鏟刮點花6-12點/25mm×25mm。5、精度恢復后，幾何精度達到機床出廠國家標準允差內，加工精度滿足產品工藝要求。
技術要求概述：1、Z3050搖臂鉆床底座工作面的不平度0.05㎜/1000；2、立柱對于底座工作面的不垂直度0.3㎜/1000；3、主軸錐孔軸心線的徑向跳動0.03㎜/1000；4、主軸軸心對底座工作面的不垂直度0.06㎜/1000；5、50搖臂鉆床主軸移動對工作面的不垂直度0.10㎜/1000；6、夾緊立柱和主軸箱時主軸軸心的移位量0.08㎜/1000。

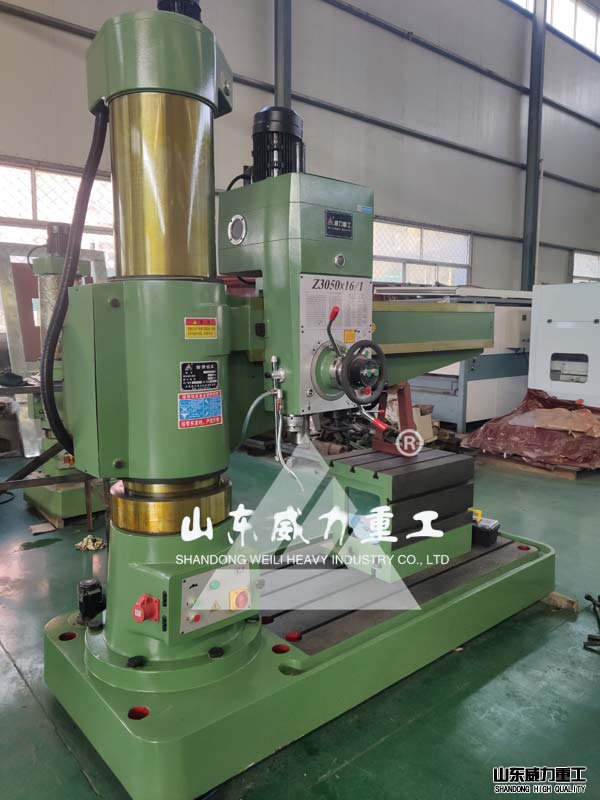

3050搖臂鉆床車間現貨圖
要保證Z3050搖臂鉆床被加工零件的精度和表面粗糙度，鉆床本身必須具備一定的幾何精度、運動精度、傳動精度和動態精度。幾何精度、運動精度、傳動精度屬于靜態精度。
1、幾何精度是指機床在不運轉時部件間相互位置精度和主要零件的形狀精度、位置精度。機床的幾何精度對加工機床的幾何精度對加一精度精度有重要的影響，因此是平定機床精度的主要指標。
2、運動精度是指機床在以工作速度運轉時主要零部件的幾何位置精度，幾何精度的變化量越大，運動精度越低。
3、傳動精度是指機床傳動鏈各末端執行件之間運動的協調性和均勻性。
